紛体用 ロータリーバルブ (サニタリー式)

紛体用 ロータリーバルブ (サニタリー式)

紛体用 ロータリーバルブ サニタリー式
この動画はロータがケーシングに接触すると 制御装置(OPTION)により、自動的に運転を停止することを示します。 高差圧(40KPa)や、食品や薬品用の絶対的な安全管理にお勧めです。
  •  サニタリーロータリーバルブは 片持支持のため軸受の摩耗で支持軸が傾き 接触事故が生じます。

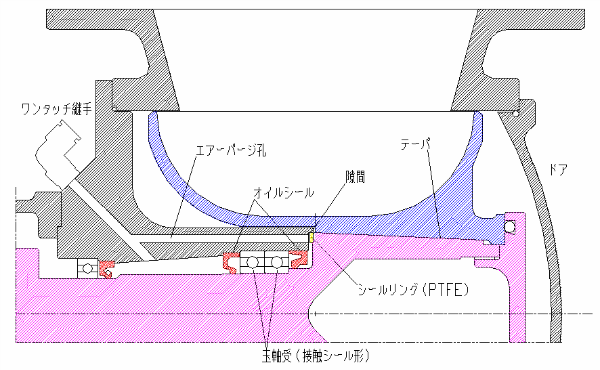

    本製品は全荷重がバルブ中央に配置された軸受で受けられているため、支持軸が傾きません。
    ロータ上下の最大許容差圧は実績で40KPaと大きく、空気輸送用でも安全です。
    ロータと回転軸の嵌合をテーパ式として接触事故のもととなる隙間(ガタ)をなくしました。
    軸とパッキングの摩耗によるコンタミを、非接触シールリングとパージガスで防止します。
    玉軸受の内部油漏防止のため、パージガスは軸受前後が等圧力となるよう供給されます。
    さらにオイルシールで二重に軸受の内部油漏れを防止します。材質はすべてSUS。
    従来のロータリーバルブ (サニタリー式) よりはるかに安全で信頼できるバルブです。
    ロータリーバルブ サニタリー式  定価 150A 48万円、200A 56万円、250A 70万円

  • サニタリーロータリーバルブ

    [当社ロータリーバルブ サニタリー式の特徴]
    1. 高差圧に対応可能 実績 40KPa.
    2.米国紛体食品機械規格NSF/ANSI8対応(モータ側カバ引出可等)
    3. ロータ位置は微調整装置付 分解再組立時も芯出し不要
    4. ロストワックス鋳物製で巣穴やピンホール等内部欠陥皆無
    5. 軸シールのエアパージを標準装備
    6. ロータとケースの隙間 0.2±0.05mm  0.15mmも可能
    7. ロータ底部は50Rで粉離れ良好
    8. 接粉部はバフ#600、外部表面は電解研磨
    9. リーズナブルな価格

  • サニタリーロータリーバルブ

    【ロータリーバルブ サニタリー式実績】
     食品用 三友機器 茶葉用  豊製作所 米粉用
         赤武エンジニアリング 食品用 高差圧40KPa
     化学用 東洋ハイテック 高差圧条件  昌運工業 高分子凝集剤
    【仕様】
     許容圧力  0.97 MPa    許容差圧40 KPa
     モータ容量 0.2/0.25/0.4 kw
     口径    150A   200A   250A
     ロータ容量 3 L/rev  5.7 L/rev 9.1 L/rev    表面  接粉部バフ#600 外面電解研磨
     オプション ドアセンサー 警報制御盤

  • サニタリーロータリーバルブ

    Strictly obeying to NSF/ANSI 8.
    Easy taking out rotor and cleaning inside. Rotor weight 8.8~15.4kg.
    Bearing position at valve center to prevent inclination of shaft.
    Max. allowable differencial pressure : 30KPa Pmax. : 99KPa
    Adjusting system of rotor positioning for good gas tightness.
    Big raduis of rotor pocket for easy cleaning and powder leaving.
    Electric alarm systeml to prevent touch of rotor and casing.

  • サニタリーロータリーバルブ

    ロータリーバルブ警報制御盤
    ロータがケーシングに接触すると運転を自動停止させる制御盤です。
    特に高差圧や高温度の条件で安全を確保できます。
    ドアー開時のモーター停止も可能です。
    制御電流は0.5mA(DC)12Vで、プロパンガス中でも着火しません。
    Electorical aralm system to prevent touch of rotor and casing.
    Please ask us about more detail explanation.

サニタリーロータリーバルブ

  • サニタリーロータリーバルブ

    特殊ロータリーバルブ
    茶葉は水分を含み粘着性があります。
    この為、ローター内壁に付着し排出不能となります。
    この問題の解決の為、ケースとローターを特殊形状とし
    さらに特殊コーティングを施したサニタリーロータリーバルブを
    三友機器殿/伊藤園殿に納入しました。
